Závada volantového RC vysílače "AGGRESSOR"

Kategorie

Elektronika

DrDol

,

Čt, 03/09/2009 - 21:19

Počet komentářů: 5

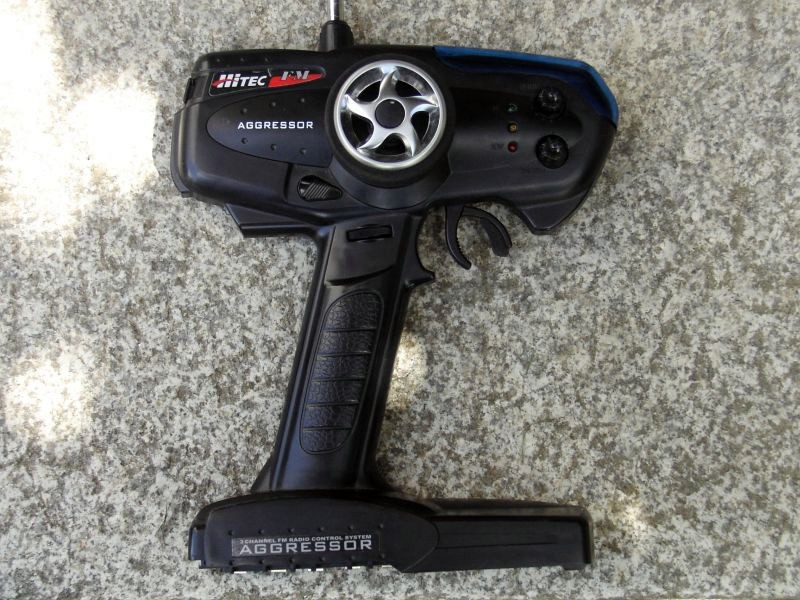

V posledních dnech jsem měl možnost opravovat volantovou RC vysílačku Aggressor. Vysílač po zapnutí chvíli fungoval (cca 20s až několik minut) pak model přestal reagovat. Na vysílači byly v té chvíli zhaslé všechny Kontrolky stavu baterie. Po vypnutí a opětovném zapnutí se situace opakovala.

V posledních dnech jsem měl možnost opravovat volantovou RC vysílačku Aggressor. Vysílač po zapnutí chvíli fungoval (cca 20s až několik minut), pak model přestal reagovat. Na vysílači byly v té chvíli zhaslé všechny kontrolky stavu baterie. Po vypnutí a opětovném zapnutí se situace opakovala. První podezdření padlo na baterie a napájecí cesty ( vypínač, vodiče atd. ). To bylo v pořádku.

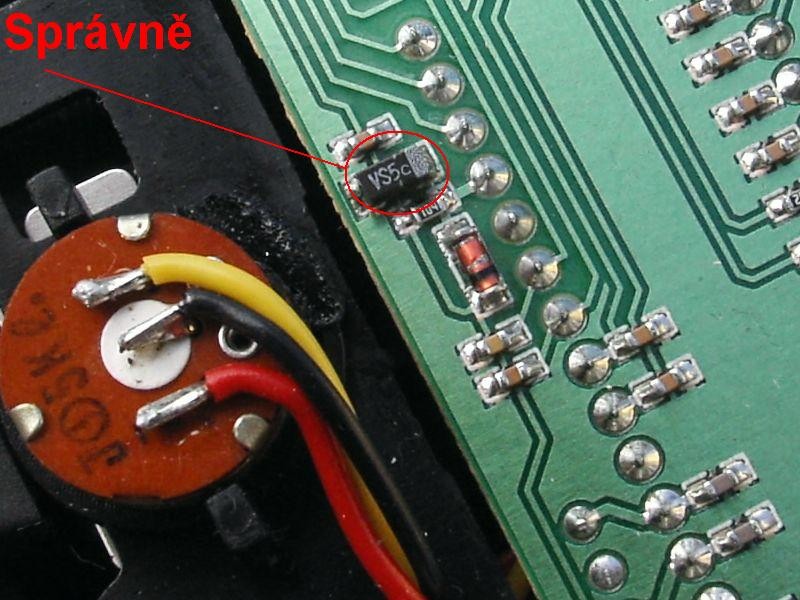

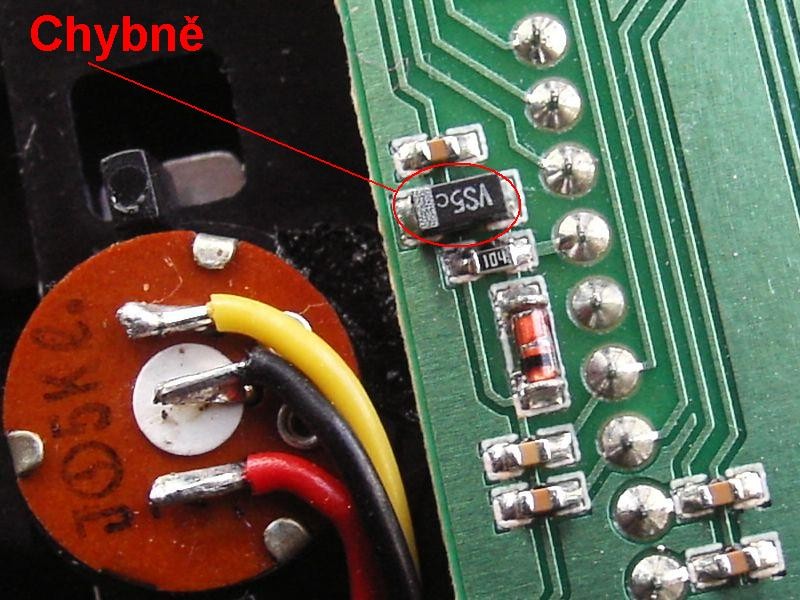

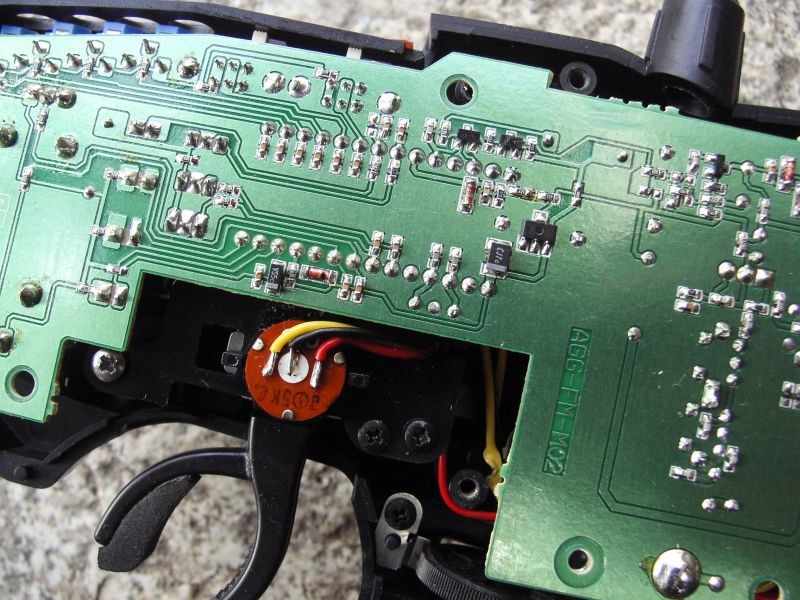

Na vině byl kondenzátor v obvodu resetu u procesoru, který byl zaletován obráceně (chyba ve výrobě). Viz obrázky. Stačí jej odletovat a zaletovat obráceně. Použijeme ten stejný, díky velkému předřadnému odporu se mu nic nestalo. Po připojení napájení kontrolujeme napětí na uvedeném kondenzátoru. Má být cca 5V, pokud je menší jak 2 volty, je uP trvale ve stavu reset.

Mezi modeláři je těchto "volantovek" mnoho a je velká pravděpodobnost že se tato závada objevuje u célé série která byla chybně osazena (automat je blbec). Vodítkem pro podezdření na uvedenou závadu jsou zhaslé všechny tři LED indikující stav baterie a baterie je v pořádku.

Kdo umí pracovat s SMD součástkami tomu napoví obrázky, kdo ne požádá někoho kdo to umí. Přeji pevnou ruku a hodně úspěchů při opravě.

Obrázková galerie

Drahoslav Doležal

Komentáře

ladous

Pá, 04/09/2009 - 09:27

Automat je blbec, ale jistě k chybě mohlo dojít i tak, že do něj někdo špatně založil pás těch kondenzátorů... Ať tak, či tak - na vině je vždy člověk. Naštěstí.

Pro vkládání komentářů se musíte registrovat nebo přihlásit

Re:

DrDol

Pá, 04/09/2009 - 19:09

Nechtěl jsem urazit automaty. Bylo to myšleno tak, že automat nepozná, že daný kondenzátor dává elektricky špatně.

Tento článek má pomoci těm kteří zápolí s touto závadou a ne se stát lingvistickým nebo nějakým jiným cvičením. Pište prosím jen dotazy k věci. Jiné postrádají smysl.

Pro vkládání komentářů se musíte registrovat nebo přihlásit

SH

Pá, 04/09/2009 - 21:29

nedoporučuji pájet takto opačnou polaritou "načnutý" kondenzátor zpět ale raději ho rovnou vyhodit. Nový je v ceně několika korun.

Pro vkládání komentářů se musíte registrovat nebo přihlásit

Re: Re:

ladous

So, 05/09/2009 - 10:04

Ale pokud je to již vada z výroby vysílače, tak přece není nic snazšího než vysílač reklamovat, nebo se pletu?

Jistě je mezi modeláři pár odborníků, kteří si takový zásah do vysílače mohou dovolit, ale ti ostaní by se ho raději měli vyvarovat, pokud si v oblasti elektroniky nejsou jistí.
