Osvětlení modelu lodi

K nejpěknějším akcím na soutěžích a setkáních lodních modelářů patří noční jízdy. Jak romanticky působí barevná světélka na klidné vodní hladině pod hvězdným nebem. Nikdy si tuto podívanou nenechám ujít. Pro některé maketáře a většinu laické veřejnosti je to vskutku něco neobvyklého, ale občas se jako zastánce přesné stavby modelů lodí musím pozastavit nad tím, jak málo modelářů pravidla určující správné použití světel a znaků na lodi zná a respektuje. Často je vidět lodní modely svítící jako vánoční stromeček. Není divu, pokud vím, nevyšel v posledních letech žádný článek zabývající se touto tématikou. Na rozdíl od mnoha článků na téma konstrukce různých spínačů osvětlení od nejjednodušších až po ten programovatelný s osmi funkcemi.

Následující část obsahuje výtah z lodních předpisů o povinném osvětlení (v noci) a signálních znacích (ve dne). Uvedené informace pak snad pomohou správnému doplnění výbavy modelu. Jak ve většině tříd podle klasifikace organizace NAVIGA, tak i většiny maket a modelů „nesoutěživých“ lodních modelářů.

obr. 1	obr. 2

I. Plavidla s mechanickým pohonem

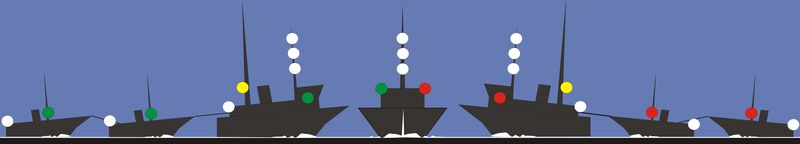

Na obr. 1 vidíme rozmístění světel na lodi s mechanickým pohonem. Současně jsou zobrazeny barvy a vyzařovací úhly jednotlivých svítidel. Je to:

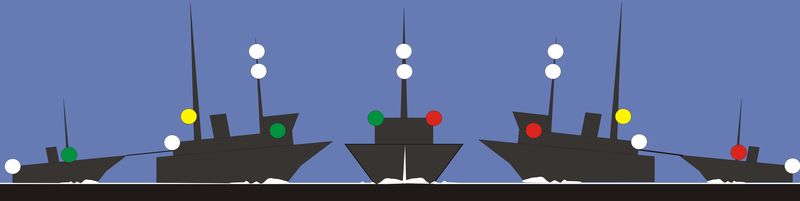

• a) světlo stožárové, bílé světlo umístěné kolmo nad osou symetrie lodi , svítící nepřerušovaně v úhlu 225° vpřed.

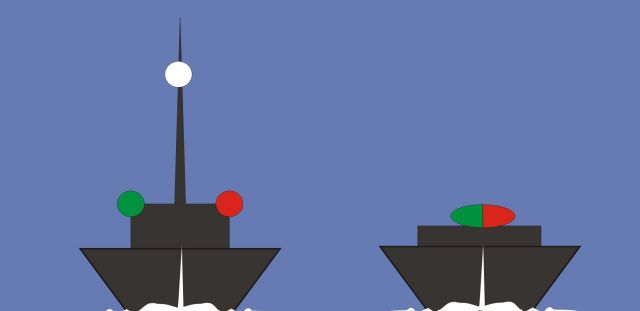

• b) světla poziční (bortová) zelené na pravém boku, červené na levém boku, svítící nepřerušovaným světlem v celkovém úhlu 225° obě dohromady, resp. 112,5° každé. Ve směru vpřed 90° a 22,5° vzad. Pokud je loď kratší než 20 metrů, mohou být obě poziční světla ve společném svítidle umístěném v ose lodi obr. 3.

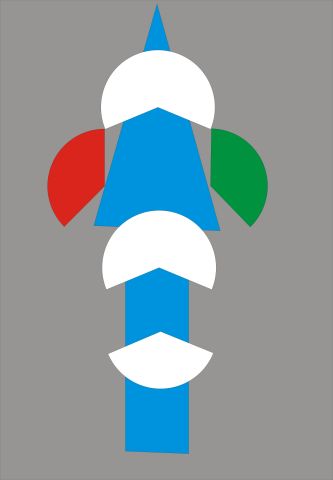

• c) světlo záďové, tj. bílé světlo umístěné co možná nejblíže k zádi lodi, svítící nepřerušovaně v úhlu 135° , tedy směrem vzad pod úhlem 67,5° na každou stranu od podélné osy lodi obr. 2.

obr. 3	obr. 4

Doplňující pravidla:

• a) loď kratší než 12 metrů může místo uvedených světel použít jen světla poziční a jedno světlo bílé, viditelné ze všech stran (vyzařující v úhlu 360° obr. 3.

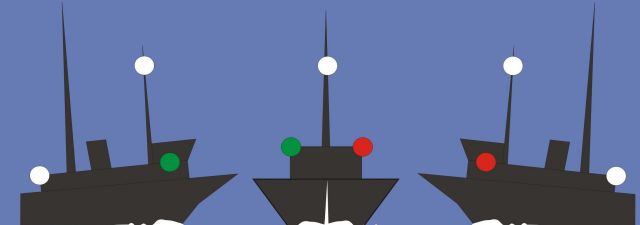

• b) delší než 50 metrů musí mít druhé stožárové světlo umístěné dál vzadu a výše než je první bílé stožárové světlo viz. obr. 4

A to je vše co musí mít každé plavidlo mechanickým pohonem (motorem) mít. Co ostatní lodě, například plachetnice nebo veslice

obr. 5	obr. 6

II. Plachetnice.

Plovoucí plachetnice musí mít za tmy rozsvícena:

• a) světla poziční (bortová),
• b) světlo záďové,

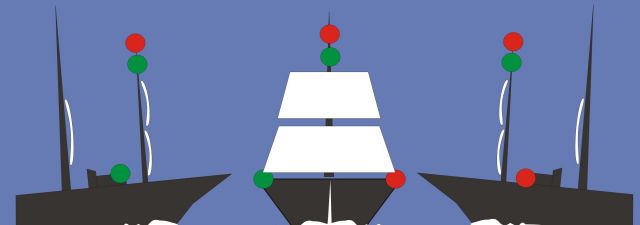

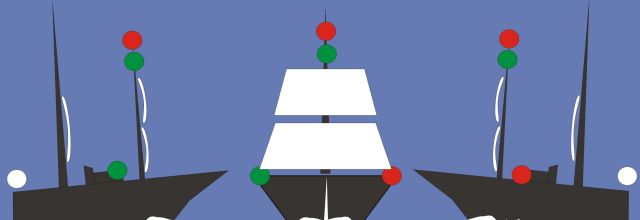

• c) mimo výše uvedených světel může mít (nejedná se o povinnou výbavu) na předním stěžni dvě světla viditelná ze všech stran umístěna nad sebou. Horní červené, dolní zelené. Obě smí být rozsvícena jen současně s pozičními světly, obr. 5.

Doplňující pravidla:

• a) je-li plavidlo kratší než 20 metrů mohou být poziční světla umístěna v jediném svítidle poblíž přední části stožáru, nebo na stožáru. V místě, odkud budou nejlépe vidět,

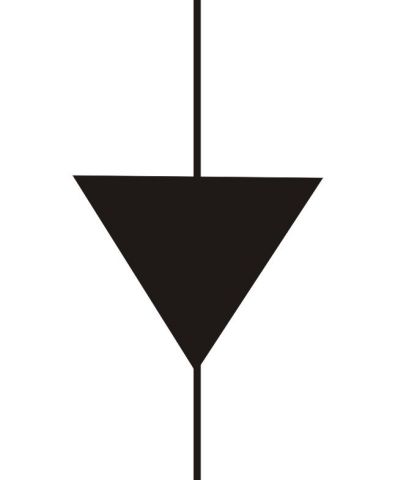

• b) je-li plachetnice plovoucí pod plachtami poháněna současně i pomocným motorem, musí mít vepředu vyvěšený znak ve tvaru rovnoramenného trojúhelníku, zavěšeného vrcholem dolů (k hladině), obr. 6

III. Veslice (loď poháněna vesly)

Může používat světla jako plachetnice, pokud je ale nemá, je povinností posádky mít připravenou pro rychlé použití elektrickou svítilnu, nebo lucernu se zapálenou svíčkou. Koho se výše uvedené počty světel zklamaly a zdají se malé, může si náladu spravit v další část článku, kde uvádím povinná osvětlení při speciálních činnostech pracovních lodí.

obr. 7	obr. 8

IV. tažení a tlačení vleků

Toto bude zajímat hlavně ty, co milují remorkéry. Při tažení musí tažná loď rozsvítit:

• a) dvě stožárová světla umístěna v ose lodi nad sebou. Je-li délka soupravy delší než 200 metrů musí být stožárová světla tři nad sebou, obr. 7, obr. 8,
• b) světla poziční (bortová),
• c) světlo záďové,
• d) světlo tažení umístěné svisle nad světlem záďovým žluté barvy,

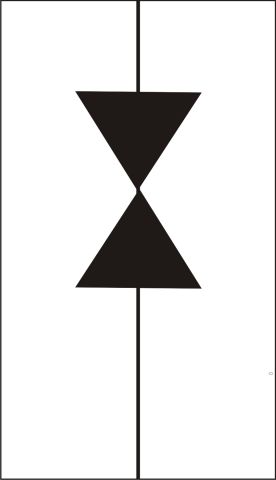

• e) znak ve tvaru dvou rovnostranných trojúhelníků vrcholy k sobě (obr. 11) v místě odkud bud nejlépe vidět (je-li souprava delší než 200 m).

obr. 9	obr. 10

Tažená loď musí mít rozsvícena světla poziční a světlo záďové.

Při tlačení platí:

• a) pokud jsou tlačící a tlačená loď pevně spojeny, považují se za jedno plavidlo, viz. základní osvětlení,
• b) při tlačení nebo tažení na boku (bortu) platí totéž jako v předcházejícím případě - dvě stožárová světla ze předu, světla poziční a světlo záďové,
• c) plavidlo tažené, tlačené při boku musí mít rozsvícena světla poziční a světlo záďové, je-li souprava delší než 200 musí mít vyvěšený znak „ROMBU“ obr. 9

obr. 11	obr. 12

V. rybářské lodi

Mimo výše uvedená světla základního vybavení motorové lodi je rybářská loď povinná použít:

• 1) při tralování (to je tažení pohyblivé sítě, nebo jiného zařízení pro lov)
• a) dvě světla viditelná ze všech stran umístěna ve svislé linii, horní zelené, dolní bílé, nebo znak ze dvou trojúhelníků, obr. 10, obr. 11,
• b) světlo stožárové umístěné do výše nad zeleným světlem, viditelné ze všech stran, což není povinné pro plavidlo kratší než 50 m,
• 2) při jiném lovu než tralování
• a) loď musí být dále vybavena dvěmi světly viditelnými ze všech stran, horní červené, dolní bílé ve svislé linii nad sebou, nebo znak ze dvou trojúhelníků svisle nad sebou vrcholy k sobě, obr. 11,

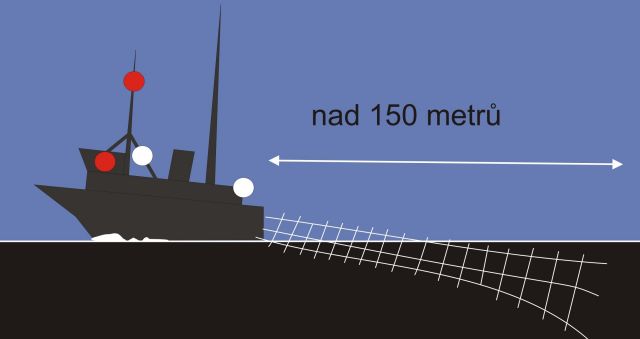

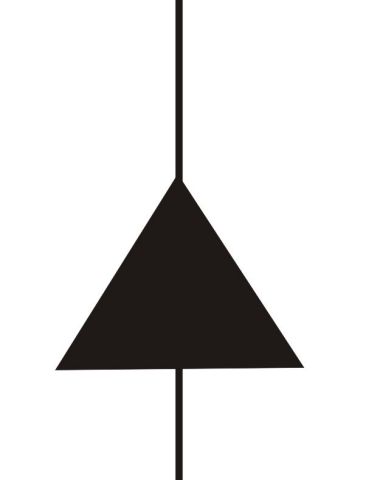

• b) má-li loď sítě, nebo jiné lovecké nářadí roztažené na vzdálenost větší než 150 metrů od lodi musí mít ve směru vyložení sítě další bílé světlo, nebo znak trojúhelníku vrcholem vzhůru na straně vyložené sítě, obr 12, obr. 13

obr. 13	obr. 14
obr. 15	obr. 16

VI. lodě provádějící práce pod vodou

Plavidla provádějící prohlubování plavební trasy, bagrování písku, potápěčské práce jsou jen částečně ovladatelné a musí být proto označeny:

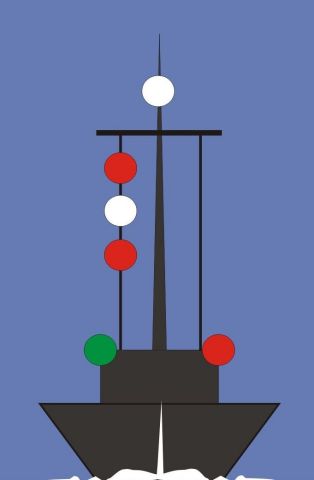

• a) třemi světly svisle nad sebou viditelnými ze všech stran, horní a dolní červené, prostřední bílé obr.14,v

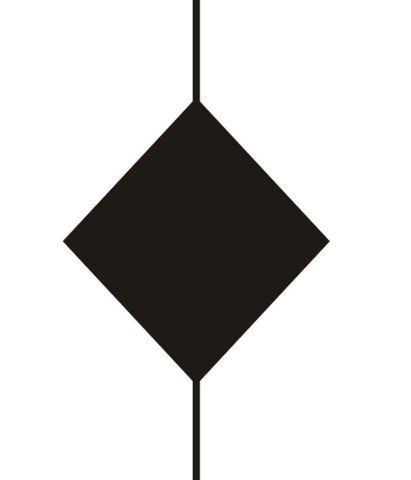

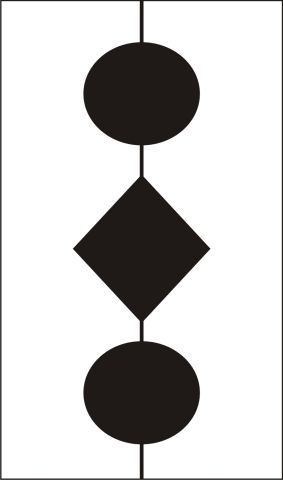

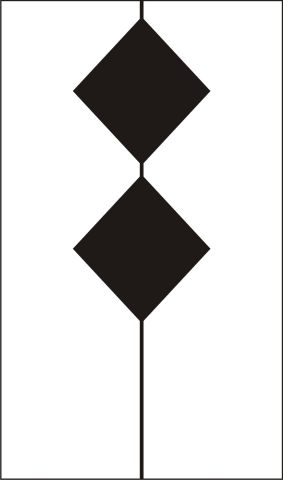

• b) třemi znaky svisle nad sebou, horní a dolní kulové, prostřední „ROMB" (kosočtverec) obr. 15,
• c) pokud se loď při práci pohybuje, musí mít rozsvíceno i světlo stožárové, světla poziční a světlo záďové,

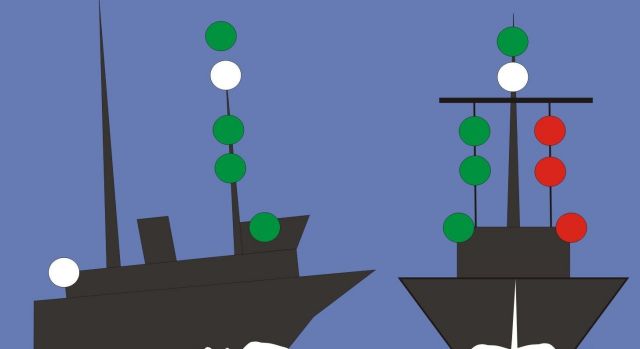

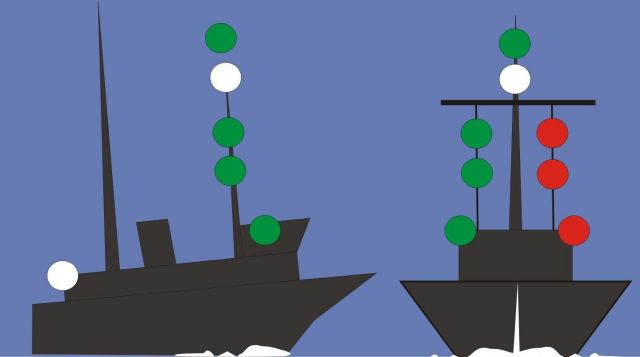

• d) jestli pracovní zařízení tvoří překážku na boku lodi, musí navíc na straně překážky další dvě červená světla nad sebou, nebo ve dne dva kulové znaky tak, aby bylo zřejmé na které straně se překážka nachází obr. 17 a obr. 16 na straně po které je možno loď objet, musí mít dvě zelená světla svisle nad sebou, nebo ve dne dva znaky „ROMBU“, všechna světla vyzařující do všech stran obr. 17, obr. 16+18 a obr. 19,
• e) pokud velikost lodi provádějící práce pod hladinou neumožňuje vyvěsit všechna světla a znaky v odstavci d, musí ukazovat (použít):
• tři světla viditelná ze všech stran umístěná nad sebou, horní a dolní červené, prostřední bílé obr. 20,
• repliku signální vlajky „A" mezinárodního kódu signálů ve výšce ne menší než 1 metr, viditelnou ze všech stran obr. 21,
• f) loď která provádí odminování lodní trasy musí mít mimo základnách světel vyvěšeny tři zelená světla nebo tři kulové znaky, jedno ze světel nebo jeden kulový znak musí být na štítu prvního stožáru, ostatní pak na koncích ráhna obr. 22.

obr. 17	obr. 18
obr. 19	obr. 20

VII. lodě pilotní služby

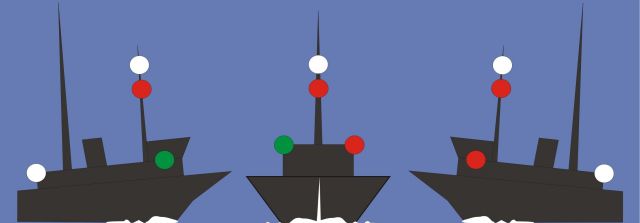

Pokud plavidlo plní službu pilota pro ostatní plavidla, musí mít kromě základních světel dvě světla nad sebou viditelná ze všech stran, horní bílé a spodní červené. Světla musí být umístěna na štítu předního stěžně obr. 23.

obr. 23	obr. 25
obr. 24 A	obr. 24 B

Porucha a kotvení

Tak to je vše o práci. Na závěr zbývá ještě osvětlení lodí při poruše a při kotvení.

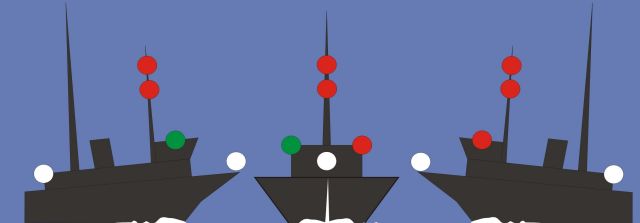

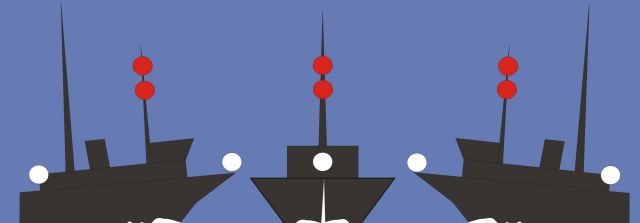

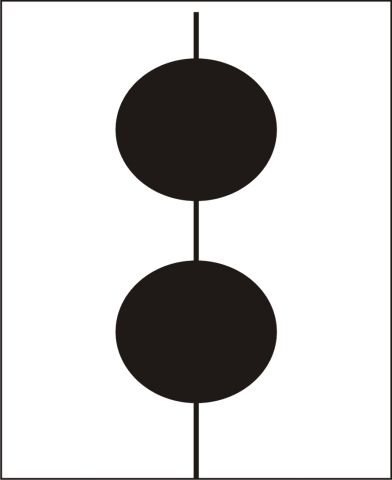

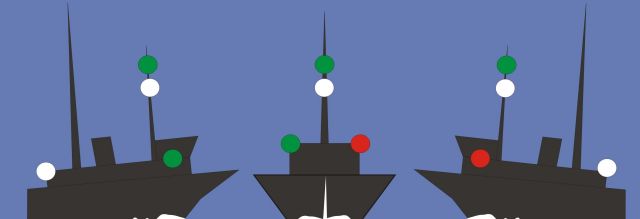

• a) neovladatelná loď - musí být označena dvěma červenými světly viditelnými ze všech stran, umístěnými svisle nad sebou. Ve dne dvěma kulovými znaky nad sebou. Pokud je neovladatelná loď v pohybu (větry nebo vlivem proudu), musí mít rozsvícena i světla poziční a světlo záďové, obr. 24a + 24b,

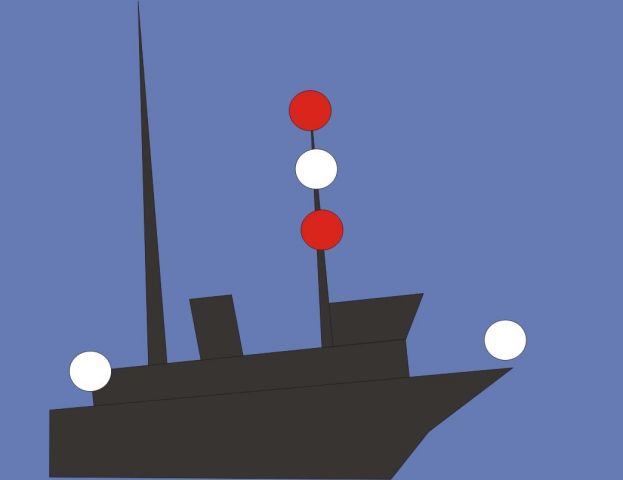

• b) loď částečně ovladatelné má rozsvícena tři světla viditelná ze všech stran, umístěna svisle nad sebou. Horní a dolní je červené, prostřední bílé. Ve dne vyvěsí tři znaky opět svisle nad sebou , horní a dolní kulový, prostřední ROMB
• c) zakotvená loď - stojící na kotvě (zakotvená) musí mít v místě kde budou nejlépe vidět:
• světlo bílé viditelné ze všech stran, nebo ve dne kulový znak, umístěný v přední části lodi,

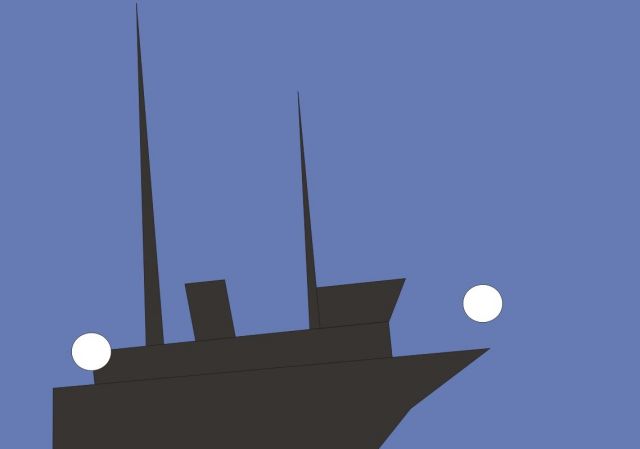

• bílé světlo viditelné ze všech stran na zádi, nebo poblíž zádě, níže než je kotevní světlo příďové obr. 25,
• loď menší než 50 m může mít jedno bílé světlo viditelné ze všech stran,
• loď stojící na kotvě mimo přístav a loď delší než 100 metrů musí také rozsvítit pracovní světla a světla určená k osvětlení palub,
• loď uvízlá na mělčině užívá bílá světla jako zakotvená loď a mimo to v noci dvě červená světla svisle nad sebou viditelná ze všech stran a ve dne tři kulové znaky ve svislé linii.

A to by bylo asi tak vše. Sice existují další předpisy a pravidla například o přesném umístění jednotlivých světel, jejich svítivosti, o odstínech barev světel, o rozměrech znaků atd. Ovšem pokud stavíme pouze model a ne skutečné plavidlo, vystačíme s uvedeným čtyř základních svítilen se k ostatním světlům dostaneme jen při práci lodě, nebo její poruše.Takže když již chceme ovládat světla na dálku, stačí klidně jeden spínač - všechna základní světla svítí současně. Pro fajnšmekry, nebo spíše hračičkáře mezi modeláři je možno použít druhý spínač, kterým budeme spínat označení neovladatelnosti lodi, nebo její uvíznutí na mělčině. Zbytek je již záležitostí pracovní činnosti a světla pro jejich simulaci by měla být ve výbavě lodi. Na stožáru remorkéru musíme mít další dvě stožárová světla svítící bíle (celkem tedy tři) a na boku stožáru případně další 2 světla červené barvy umístěna tak, aby prostřední stožárové světlo bylo mezi nimi. Tak budete moci signalizovat tažení (bílá - bílá - bílá), signalizace práce pod vodou (červená - bílá - červená) i signalizace poruchy pohonu (červená - červená).

A úplně na konec dvě poznámky.

• 1, Tyto předpisy o osvětlení jsou určeny těm puntičkářům, co chtějí mít na svém modelu opravdu předpisové osvětlení. Ti co jezdí jen pro své potěšení někde na rybníku za chalupou se vůbec uvedenými skutečnostmi nemusí vzrušovat a ať klidně svítí jakkoliv a čímkoliv.
• 2, Pokud se od doby napsání něco změnilo, někdo tyto předpisy zná důkladněji, či s něčím nesouhlasí, nechť se nechytá za hlavu s výkřiky „Co ti vo…. to tam napsali!“ ale ať sedne a taky napíše. Určitě to bude užitečnější.

Obrázková galerie

Tak dobrou plavbu i v noci s plně osvětlenou maketou.

Stanislav Jedlička a Ivan Grňa
