Loděnice Monako: Stavba Monaka II. - 5. část

směr svícení.

Svítilny

Nejdříve jsem musel určit jaká světla vlastně na remorkéru jsou. Podle fotek to dobře nešlo a tak opět začalo pátrání na internetu. Nakonec jsem

nalezl velmi zajímavý dokument. Jedná se o mezinárodní pravidla pro navigaci a v něm je i posáno jaká světla mají svítit na remorkérech při vlečení

(Rule 24). Když jsem předpis porovnal s umístěním luceren na stožáru, zdaleka nebylo vše jasné. Nakonec mi vyšlo, že jedna lucerna musí být

schopna svítit žlutě a nebo bíle.

Poté co jsem si ve světlech na stožáru udělal trochu jasno, začal jsem shánět vhodný materiál. Prohrabal jsem všechny skryté i neskryté zásoby

všeho možného až jsem nalezl co jsem hledal a skoro sériová výroba mohla začít.

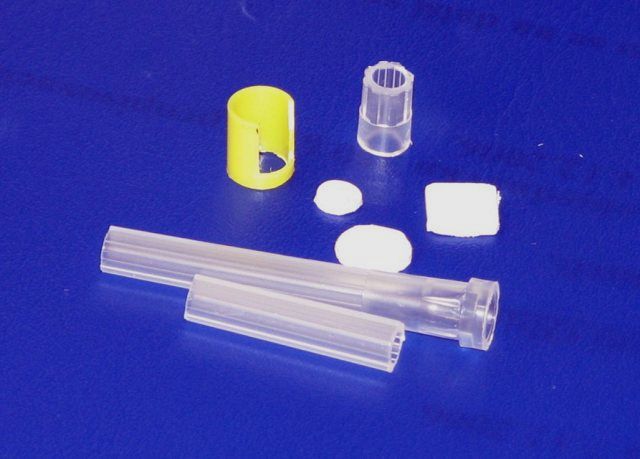

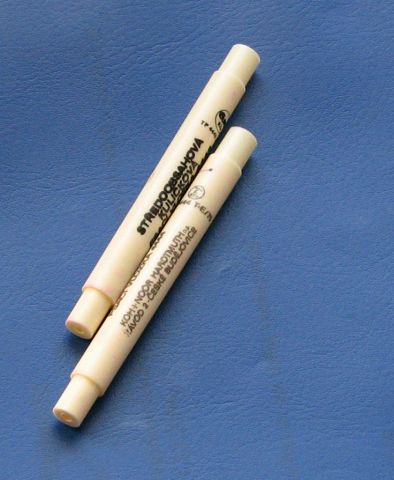

	Základem pro výrobu luceren se staly obaly od náplní do čínských per. Konce obalu mají o něco menší průměr. Použil jsem ten méně zúžený konec. Jeho průměr se shodoval s požadovaným podle plánu.
	Pro „zasklení" luceren jsem použil ochranné obaly na injekční jehly. Výhodou této průsvitné hmoty je, že velmi dobře rozptyluje světlo a lampy potom nesvítí bodově. Nevýhodou je, že se trochu hůř lepí.

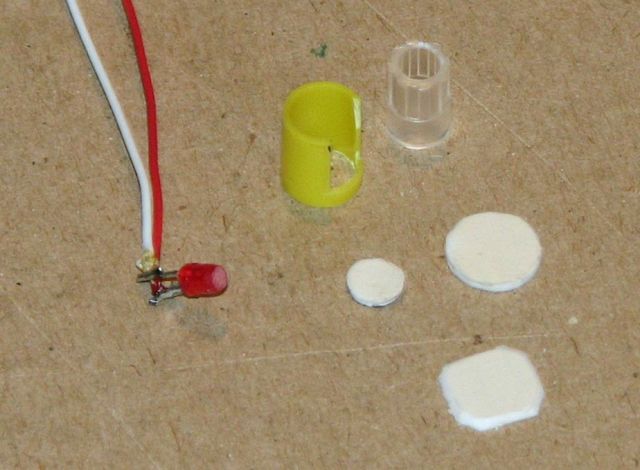

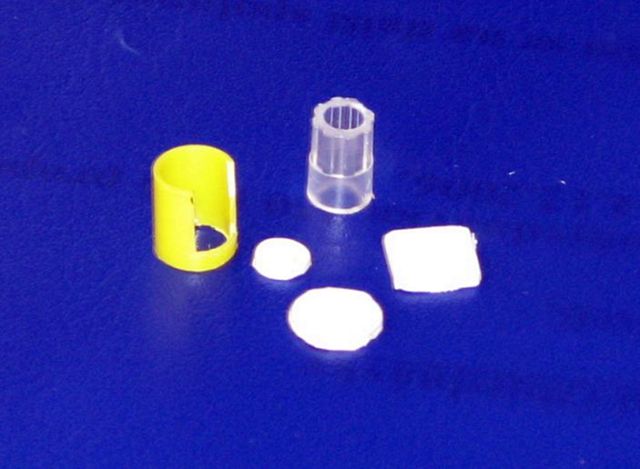

	Z obalů na náplně jsem si odřezal válečky potřebné délky. Stejně tak z ochranného obalu injekční jehly. Z plastové destičky jsem pak vyříznul čtvercové základny luceren, keré mají zkosené rohy a kolečka dvou různých půměrů.
	Jako zdroje světla jsou použity středně svítivé LED o průměru 3mm. Ale i tak je bylo potřeba zbrousit, aby se do ochraného obalu od injekční jehly daly zasunout. Když LED zbrousíte, tak i lépe vyzařují světlo do stran. Největší práci dalo naletování vodičů na vývody těsně k samotné diodě. Každou LED jsem potom ihned otestoval zda svítí.

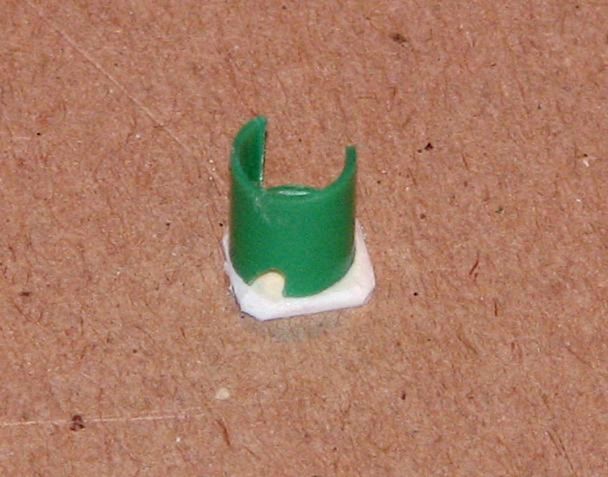

	V každém válečku jsem vypiloval zářez kudy budou procházet vodiče z lampy ven.

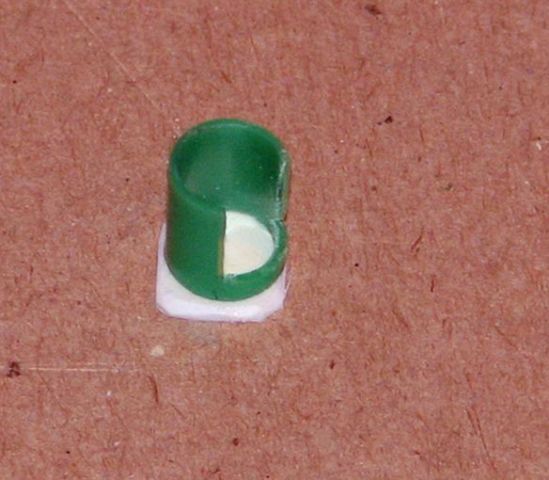

	Taky jsem vyříznul v potřebném úhlu obdélnikový otvor.

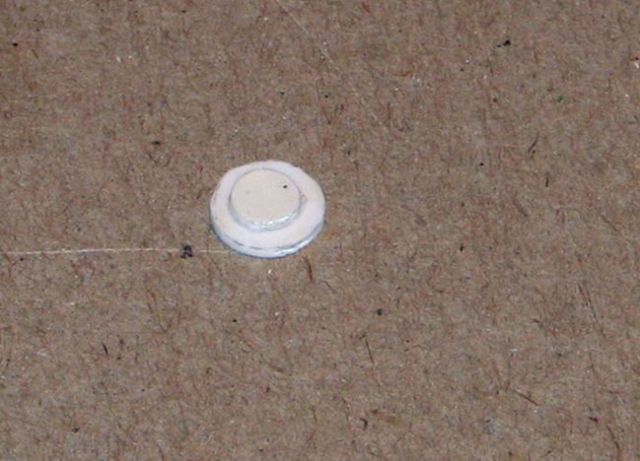

	Víko lampy vzniklo slepením dvou koleček různého průměru. Není to přesně podle předlohy, protože tam je víko kónické, ale pokus o vykytování nedopadl vůbec dobře a tak jsem od něj raději upustil.

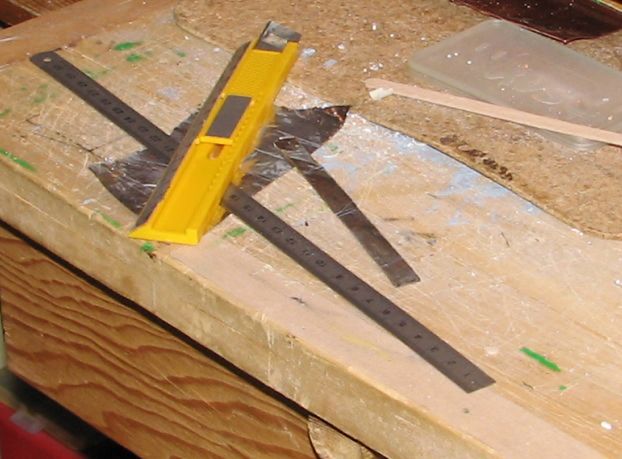

	Z hliníkové fólie, kterou jsou obaleny hrdla lahví šampaňského, jsem si odřízl pásek, jehož šířka odpovídala výšce lampy a vytvaroval z něj pro každou lampu reflektor.

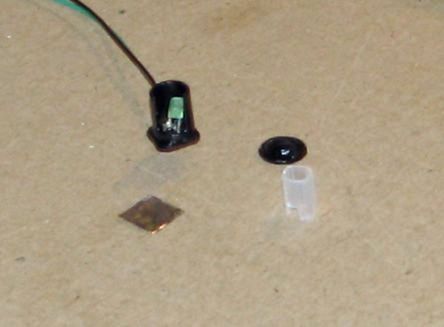

	Jednotlivé díly lampy jsem před zkompletováním přestříknul plničem a po zaschnutí matnou černou barvou. Po zaschnutí barvy mohla začít komletace lamp. Nejdříve je potřeba u základny prostrčit vodiče a vtáhnout LED do lampy.
	Pak přijde nasadit průsvitná krytka na LED. Je potřeba pomocí skalpelu v ní udělat výřez pro vodiče.

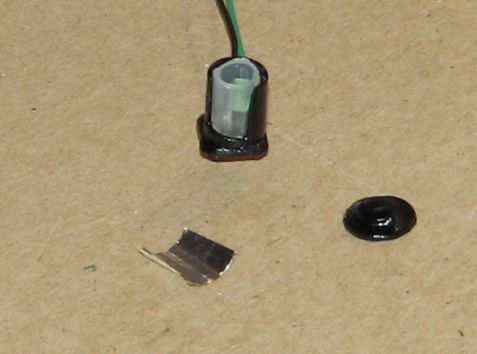

	Mezi průsvitnou krytku a stěnu lucerny přijde zasunout reflektor z fólie tak, aby lesklá strana byla směrem k růsvitné krytce.

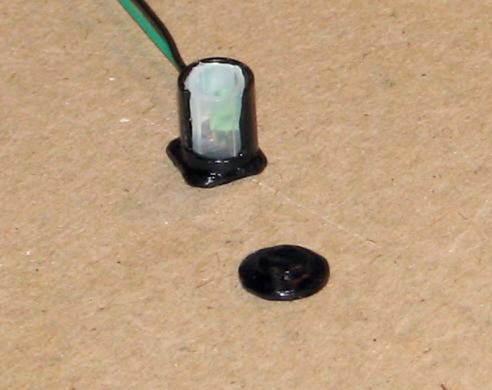

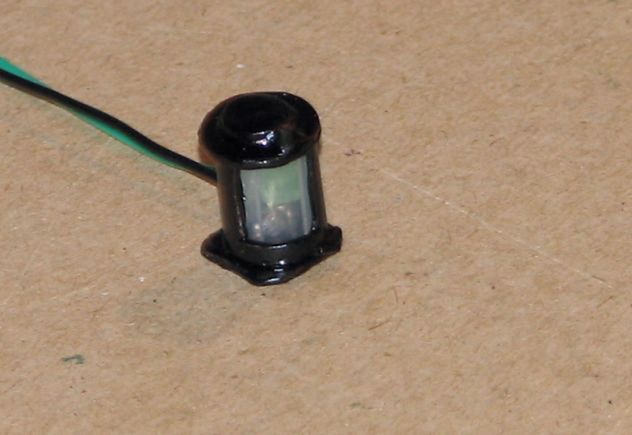

	Nakonec přijde nalepit víko lucerny. Ihned potom zkontrolujeme jak lucerna svítí.

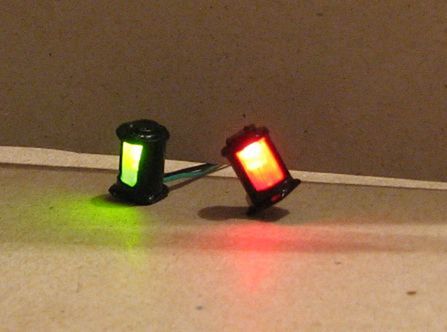

	Svítící lucerny pozičních světel v osvětleném pokoji.

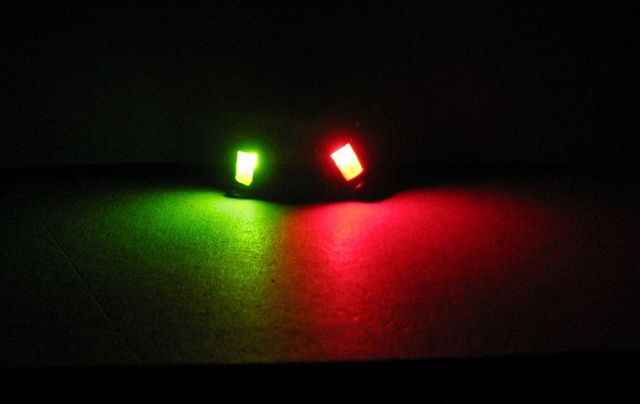

	Svítící lucerny pozičních světel skoro úplné tmě.

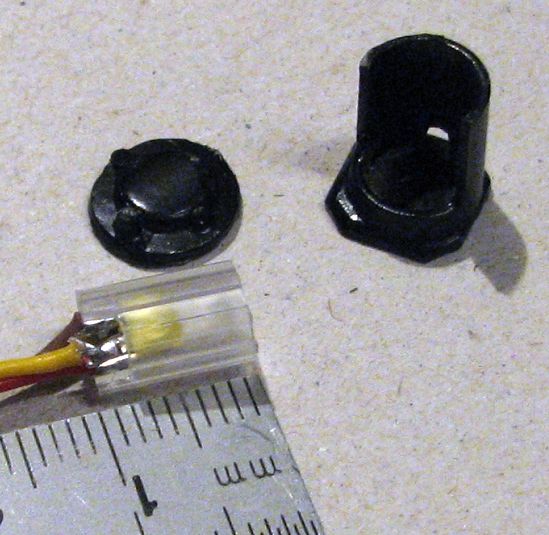

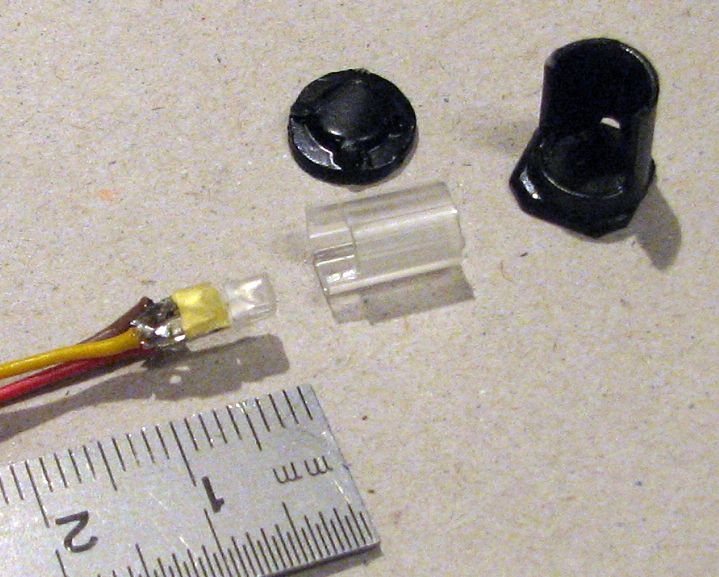

	Výroba lucerny, která má být schopna svítit žlutě a nebo bíle byla trochu náročnější. Na výrobě a sestavení tělesa lucerny se nic neměnilo. Jen bylo potřeba bílou a žlutou LED dostat do průsvitné krytky. Obě LED jsem s maximální opatrností zbrousil co to šlo. Pak jsem je sletoval nad sebe a přiletoval vodiče.
	Jak vidno, nakonec se podařilo. Jistě šly by použít i jiné LED (SMD), ale ty jsem neměl a ani s nimi neumím správně zacházet.

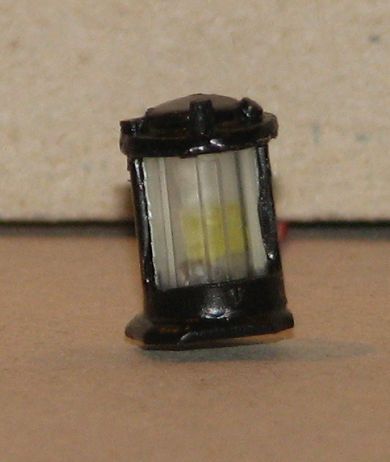

	Zkompletovaná lucerna, která svítí dvoubarevně...

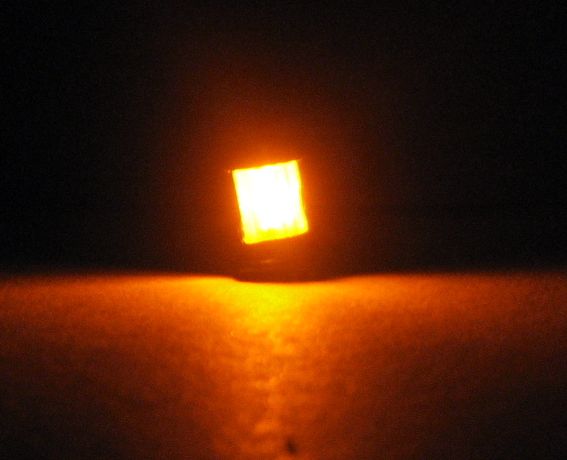

	...žlutě, ikdyž to na této fotce vypadá spíš červeně a nebo...

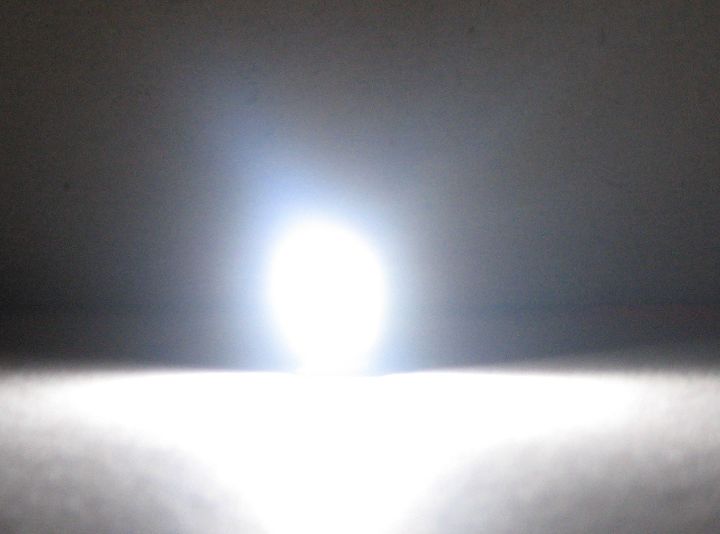

	...bíle a to už je zřejmý i z fotky.

Takových luceren jsem vyrobil jedenáct. Z toho tři svítí všesměrově. U nich bylo potřeba jen trochu upravit těleso lucerny. Vodiče jsem získal

vykucháním USB kabelů k PC. Drátky jsou izolované a dostatečně tenké. Smaltované dráty jsem nakonec zavrhl, protože při komletaci stožáru by bylo

dost pravděpodobný, že je někde nechtěmě ukroutím.

Pokračování... výroba stožáru.
