Když jsem v červenci loňského roku psal článek o stavbě svého nového remorkéru pro Tug Towing, myslel jsem, že stavba už jen pofrčí. Jenže
ouha! Na soutěži v Tug Towingu O Branický soudek praskl šnekový převod navijáku a tak remorkér musel zpět do loděnice k výměně navijáku a
drobným úpravám. Při té příležitosti bylo rozhodnuto o jeho pojmenování a založení domácí loděnice „Monako“. Stavba přes zimu už
trochu pokročila a tak Vám mohu přinést pár informací jak jsem s tím zápasil.

Rozhodl jsem se, že remorkér dostane jméno Monako II. Odmítl jsem původní název předlohy, protože trup neodpovídá originálu a nástavby se taky budou lišit. Jakmile bude vzhled remorkéru takový, že bude moci trvale na vodu, proběhne jeho slavnostní křest šampaňským.:-)

Nástavby - plány a skutečnost

Když jsem se pustil do horní části nástaveb - můstku, nepředpokládal jsem žádné problémy. Přenesl jsem jednotlivé díly na

laminátovou desku a začal vyřezávat. Příšerná práce! Jenže když došlo na sestavení, tak jsem s hrůzou zjistil, že to nějak na

sebe nepasuje a neodpovídá tomu co jsem viděl na fotografiích skutečného Vodníčka. Byl jsem z toho tak rozčarován, že

jsem se rozhodl horní nástavbu udělat podle jiného vzoru. Následovaly desítky hodin hledáním vhodné předlohy na internetu.

Nakonec jsem našel. Základní rozměry jsem si převzal z původního plánu a nakreslil jsem si nástavbu. Protože laminátové desky

došly, vyřezal jsem to z plastových desek, které se používají na venkovní reklamní cedule. Jsou 4mm silné a dobře se

zpracovávají. Vyřezané díly jsem pomocí kolíčků na prádlo sestavil a vyzkoušel přímo na trupu, zda jsou správné proporce.

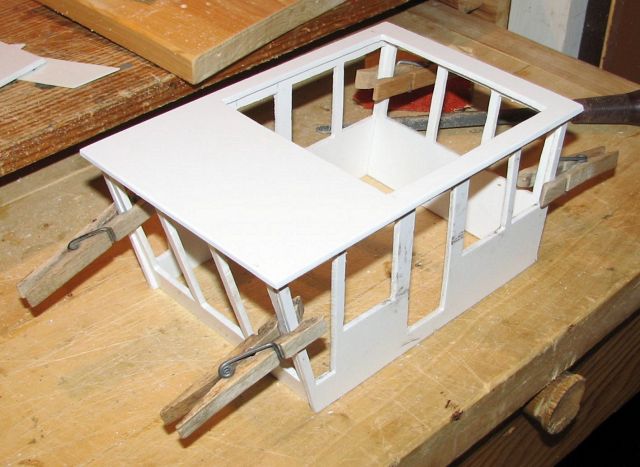

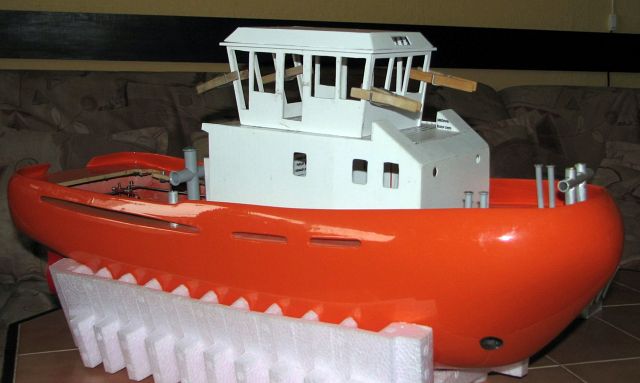

	Dočasné sestavení můstku pro porovnání.
	Porovnání ukázalo, že je potřeba snížit a upravit vzhled střechy aby nebyla taková masivní.

Bylo třeba trochu upravit střechu. Nakonec jsem vyřezané díly zabrousil. Spoustu času mi zabralo přemýšlení jak správně

všechno sestavit, abych si nenaběhl. Co bylo možné udělat hned, byly rámečky do oken.

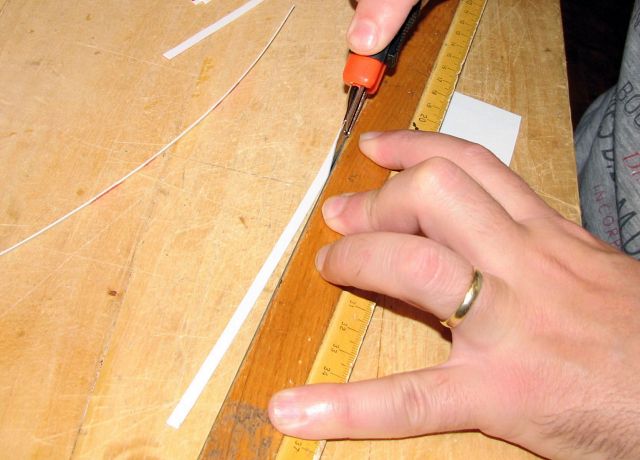

	Z výstražné tabulky jsem si nařezal pásky 4mm široké a dostatečně dlouhé, aby pokryly obvod největšího okna.
	Připravené pásky a potřebné nářadí na vsazování rámečků.

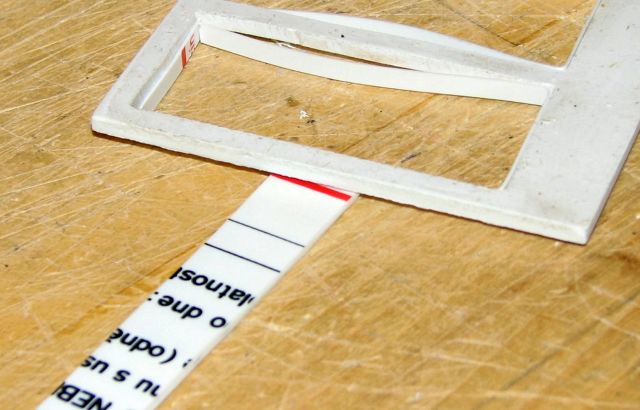

	Pásek jsem nenařezával, ale rovnou vkládal do vyřezaného okna...
	...a v každém rohu jsem pásek domáčkl šroubovákem.

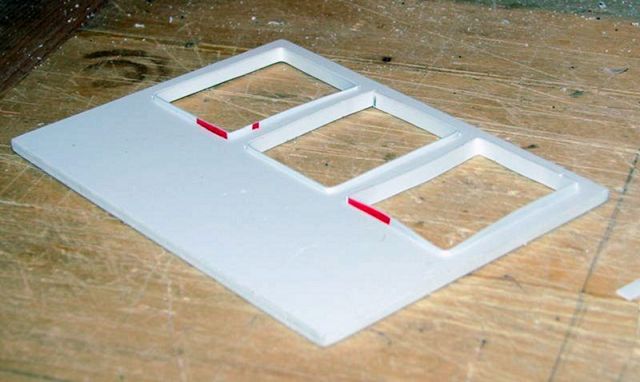

	Zkusmo nasazené rámečky (ještě nepřilepené).
	Aby rámečky byly na lícové stejně vystouplé, bylo potřeba si udělat podložky z odřezků

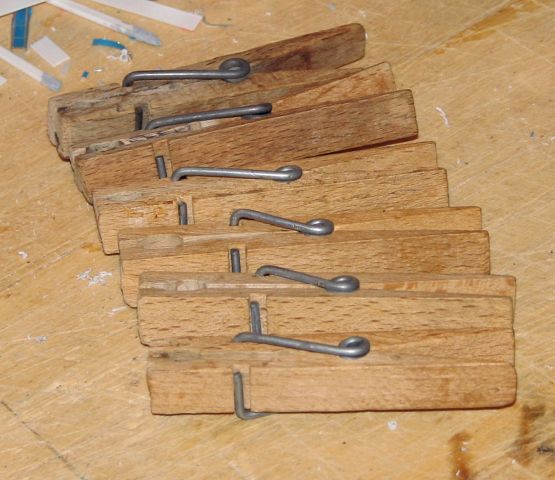

	Taky jsem si připravil kolíčky se seříznutými konci.
	Vlepování rámečků je třeba dělat z rubové strany. Po vlepení rámečku vznikne v okně takový malý schodek do kterého přijde vsadit sklo.

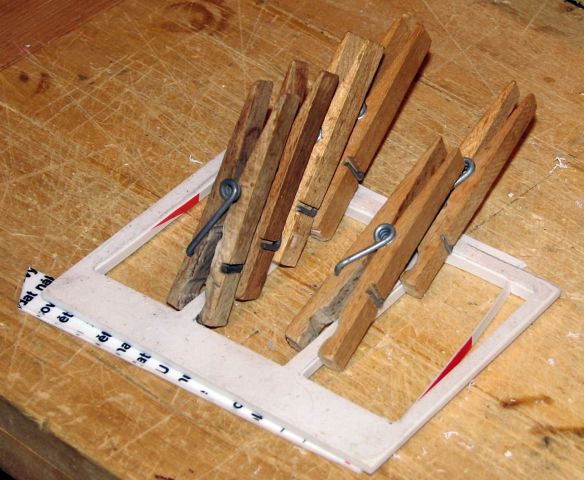

	Při lepení je dobré si pomáhat kolíčky.

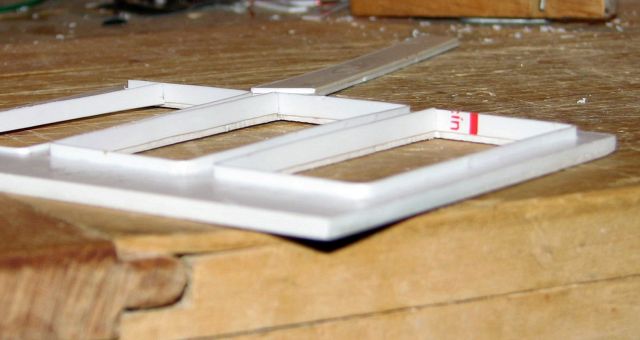

	Na tomto obrázku je dobře vidět, že rámečky jsou opravdu stejně vystouplé.

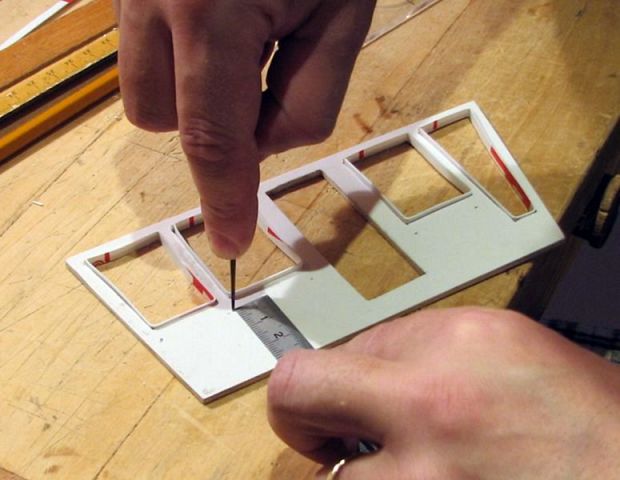

	Po vlepení rámečků už zbývalo jen rozměřit a vyvrtat otvory pro zábradlí, které jsem sletoval z měděného drátu.

Pokračování... krok za krokem výroba dveří.

Obrázková galerie

Keba

Komentáře

Přema

Pá, 05/01/2007 - 08:30

KEBA mě sice předběhl,ale jsem tomu i rád.Potýkám se se stejnými problémy s plány.(Ivankap řekl o plánech na DF,že jde o malůvky,nikoliv o plány). 100+10000x pravda.Dělám první patro již v 5.verzi a nebýt Javorova Brakeho a Kebova článku o WG a náhodného přístupu k IT,dělám 10.Původně jsem chtěl rámečky vypustitkonec jsme po několika vánočních diskusích u vínka zkonstatovali,že by to vypadalo výrazně chudě.Takže to mám provedeno stejným způsobem jako Keba.Ohnutím a lehkým dotlačením do rohů navíc vznikají krásné rádiusy.Vřele doporučuji.

Jsem trochu zaskočen Kebovou tvorbou interiéru,(původně jsem chtěl okna udělat ze skla,ale vzhledem k nedostatku informací o interiéru - z kouřového plexiskla,aby nebylo vidět prázdno),takže díky za inspiraci. :)

Dotaz:co je to za materiál pro venkovní reklamy(já nástavby dělám z Forexu 3 a 5mm) a čím to lepíš ?

P.S:1)při rychlejším.ev.strojním řezání lupénkovou pilkou a rychlejším broušení pilníkem dochází k tavení Forexu.

2)3mm síla se mi jeví

Pro vkládání komentářů se musíte registrovat nebo přihlásit

Re:

Keba

Pá, 05/01/2007 - 09:04

Interiéry jsem dělal podle několika fotek, které jsem našel na internetu a něco jsem dostal od Ivankap. Je to udělané nahrubo, protože dovnitř sice vidět bude, ale jakmile loď odpluje metr od břehu stejně nic vidět nebude.

Možná ten materiál Forex skutečně je. Nevím. Získal jsem vyřazené tabule na které se tiskla reklama. Lepím to buď sekundovým lepidlem a nebo dvousložkovým rychleschnoucím epoxidem. Lepené plochy vždy zdrsním a rýsovací jehlou do nich udělám vpichy. Lepidlo pak do těchto vpichů zateče a vytvoří takové mikročepy. Lépe to potom drží. To jsem zase pochytil od Romana, když me učil lepit Purexem :-)

Popis stavby bude pokračovat...

Pro vkládání komentářů se musíte registrovat nebo přihlásit

Gumové těsnění oken

Severan

Pá, 05/01/2007 - 15:39

Na skle částečně zkosit hrany. Zohýbat a spájet slabý drátek, stříknout černě, vlepit. Vlepit sklo, zkosená hrana udělá žlábek kam vlepíš drátek.

Severan

Pro vkládání komentářů se musíte registrovat nebo přihlásit

Přema

Pá, 05/01/2007 - 20:26

Otázkou je,jak čistě vlepit sklo-plexisklo z CD obalu a nezapatlat to při vlepování.

Když už se podaří udělat přesně obrys skla,každé okno se mi bohužel nepovedlo nachlup udělat přesně.Co sklo,to originál.Rámeček to schová.Dělat sklo ke každému oknu solo?Vyplatí se to takto?Volil bych nabodování pásu plexiskla úplně zevnitř.Co vy na to?

Dotaz 1) na konkrétní sekundové lepidlo-konkrétně,u Forexu je to totiž hrozný problém.

2)Ještě,jaký tmel jsi na to Kebo použil?Jmenovitě

Pro vkládání komentářů se musíte registrovat nebo přihlásit

Pro Přemu

Severan

So, 06/01/2007 - 11:15

Zkus na plexi z obalu CD nalepit samolepu a pentilkou nebo ostře oříznutou tužkou obkresli otvor okna. Ostrým balzořízem nebo spec upraveným nožem kousek od linky obřízni tvar okna a v řezu o hranu stolu ulom. Spiluj rohy a postupně dopilovávej k hraně rysky. Jde to rychle a okno padne do otvoru jako hrnec na pozadí :O).

Severan

Pro vkládání komentářů se musíte registrovat nebo přihlásit
