Bantam Sardines aneb postavte si baf-baf parníček

Parníček Puf-Puf nebo také Baf-Paf (v zahraničí jako Pop-Pop) je velice dobře znám. Návod na jeho výrobu jednou vyšel v časopise ABC. Jako malý kluk jsem tento parníček vždycky chtěl mít, ale nikdy jsem se na něj nevzmohl. Spirálku jsem stočit nedokázal a vyrobit kotlík jsem neuměl. Až letos jsem si řekl, že si parníček konečně postavím. Na internetu jsem o tom nastudoval, co se dalo. Na YouTube jsem si promítl spoustu videí (zadejte heslo „pop-pop“). Některé návody mi připadly hezké, ale pracné, jiné lehké, ale hrozně upatlané a některé svým výsledkem silně nepřesvědčivé. Nakonec jsem se rozhodl, že si udělám parníček s kotlíkem (stočit hezkou spirálku neumím doteď). A aby nevzniklo jen tak nějaké prapodivné plavidlo, nechal jsem se inspirovat britským kanálovým remorkérem Bantam a sardinkami (v oleji).

Naberte tento návod jako dogma, ale jako inspiraci pro vlastní stavbu a experimentování na druhou polovinu prázdnin. Stačí malá louže a dobrodružná plavba může začít.

Co budete potřebovat? Nejdříve zajděte do obchodu, kde si koupíte krabičku sardinek v oleji, čokoládové bonbóny v plechové krabičce, pivo v plechovce a čínský luncheon-meat v krabičce podobné té od sardinek. Ještě doporučuji chleba nebo housku. Doma vše s maximální opatrností otevřete a snězte a vypijte. Prázdné obaly nevyhazujte, ale dejte do myčky. Pak ještě skákněte do nějakého „xHouse“, kde za pár korun koupíte mosaznou trubičku o průměru 5 mm. Pak ještě budete potřebovat epoxid 3-TON QUICK s kovovým plničem (vydrží až 120 °C), pájku, cín, kousek drátu a hodně fantasie. Pokud to všechno provedete v pátek (a nebude vám špatně od žaludku) v neděli už váš parníček může brázdit hladinu bazénu, umyvadla anebo jiné louže.

Ukázky skutečných remorkérů Bantam

Pracovní postup

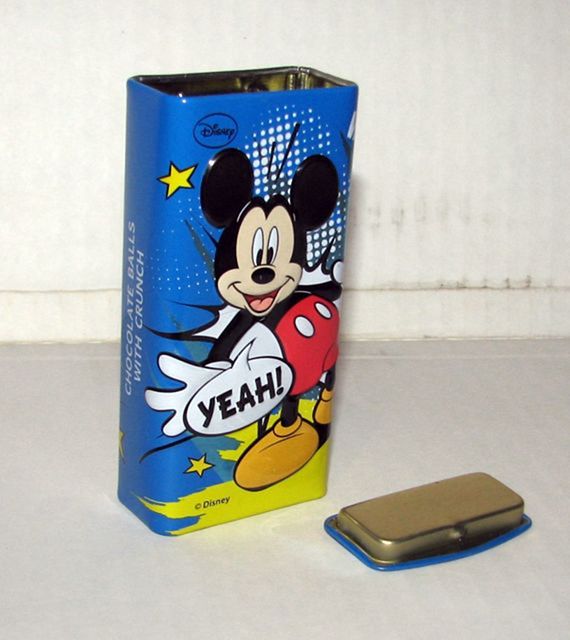

1. Z krabičky od bonbónů odlomte víčko.

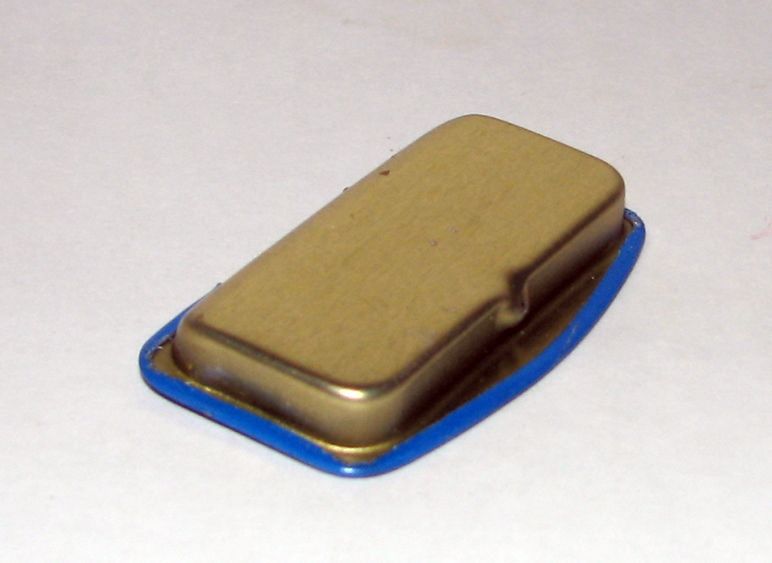

2. Důležité je, aby bylo duté (viz obrázek uprostřed).

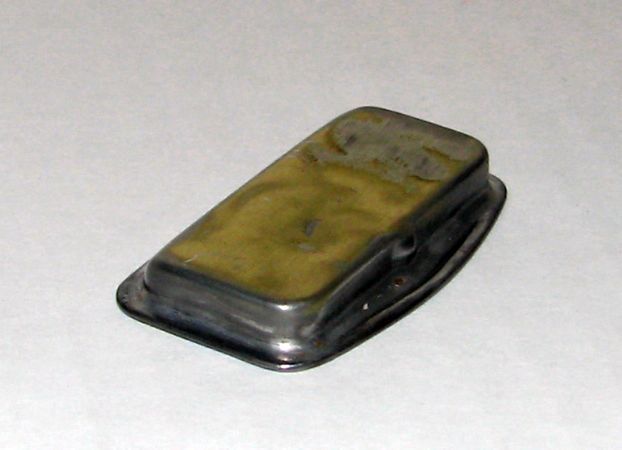

3. Víčko je lakované, proto lak odstraňte např. ocelovým kartáčkem, nebo smirkem a okraje dobře proletujte.

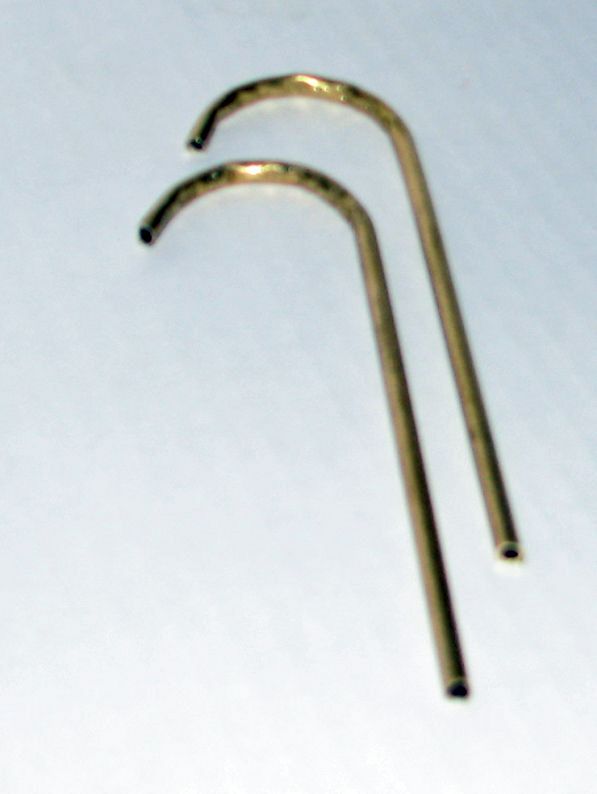

4. Z mosazné trubičky pomocí kleští opatrně vytvarujte dvě trubičky, tak aby delší rovná část byla cca o 3 cm delší než krabička od sardinek, ze které uděláme trup. Ohýbejte postupně a jemně, aby se trubička příliš nedeformovala anebo nezlomila.

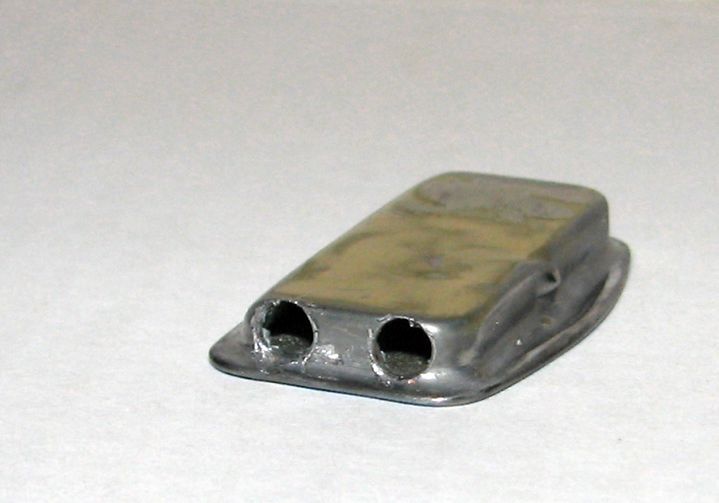

5. Do víčka na kratší straně vyvrtejte, nebo ještě lépe vybruste dva otvory tak, aby trubička do nich šla zasunout ztuha.

6. Trubičky přiletujete do víčka (zasunout max. 5 mm hluboko). Potom napusťte sklenici vody, ponořte do něj víčko a foukejte do obou trubiček současně, nikde nesmí ucházet bubliny.

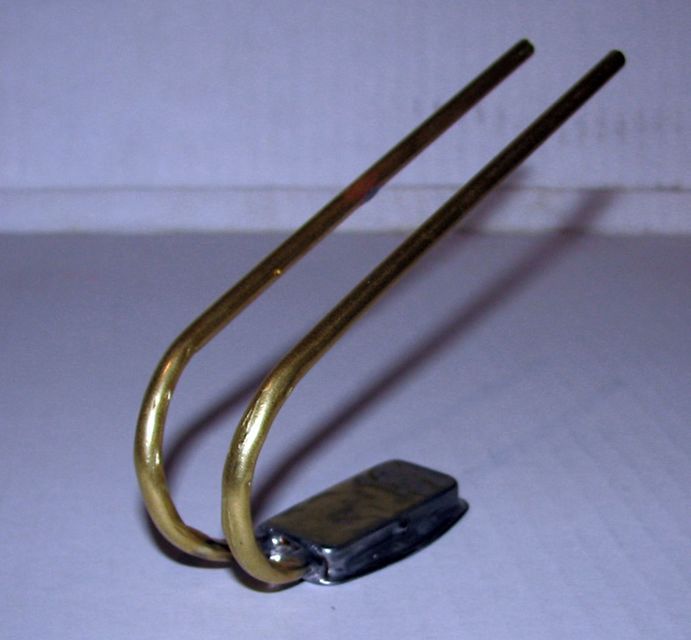

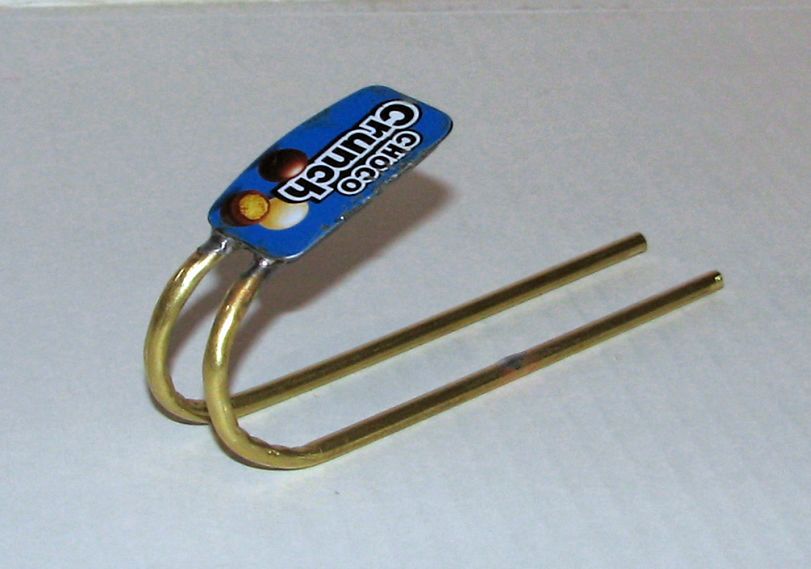

7. Hotový kotlík. Ohyb trubiček a kotlík by měl být tak vysoko, aby se pod něj vešla čajová svíčka a plamen svíčky svým horním okrajem zlehka „olizoval“ dno kotlíku.

8. Dno krabičky od sardinek má prolis. Po jeho stranách těsně u dna udělejte dva otvory, aby jimi těsně prošla trubička.

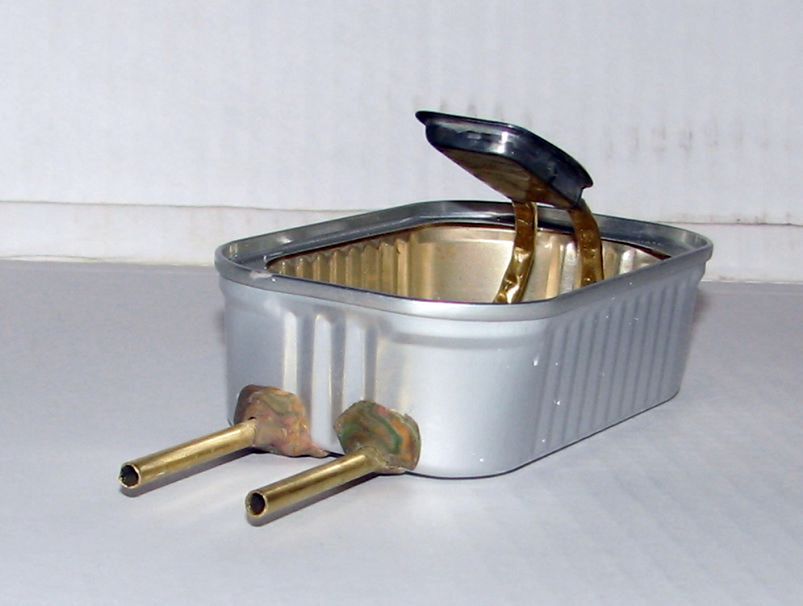

9. Otvory utěsněte plastelínou (zalepíte je později).









10. Vyrovnejte víčko od sardinek.

11. Vystřihněte a vytvarujte podle čajové svíčky její držák.

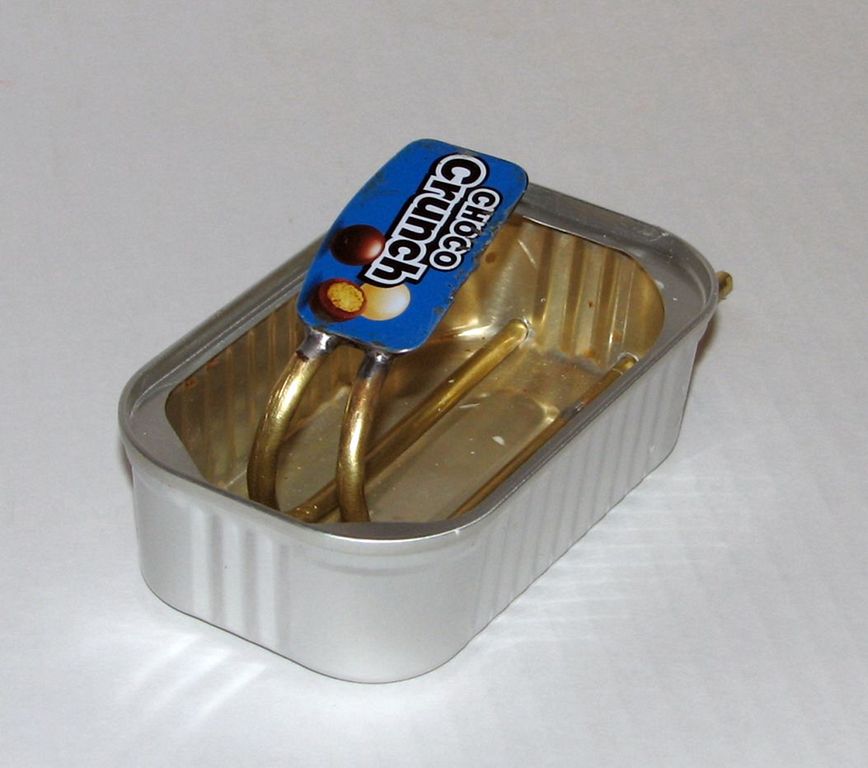

Teď přijde zkouška. Napusťte dřez nebo umyvadlo cca 10 cm vody. Vezměte injekční stříkačku a do jedné trubičky vtlačte vodu, až začne vytékat z druhé. Potom oba konce přidržte a položte trup na vodu tak, aby voda z kotlíku nevytekla. Vložte svíčku pod kotlík a zapalte. Špička plamene by měla lehce olizovat dno kotlíku. Po pár sekundách vyjde z trubiček několik bublin a pak se náhle poměrně rychle rozjede lehce trhavým pohybem, který se postupně stane plynulým. Tím máme vyzkoušeno, že náš parníček bude fungovat a testovací plavbu můžete ukončit. Pozor! Kotlík bude horký!

12. Na horní stranu trupu přiložte papír, obtáhněte nehtem a vystřihněte šablonu paluby. Tu pak udělejte z kousku plechu.

13. Z druhé plechovky (luncheon-meat) vystřihněte nástavbu.

14. Všechny otřepy je potřeba začistit abyste se později o otřepy a ostré hrany neporanili.












15. Z kousku plechu (plechovka od piva) ještě vystřihněte a vytvarujte bort na příď a bočnice kormidelny.

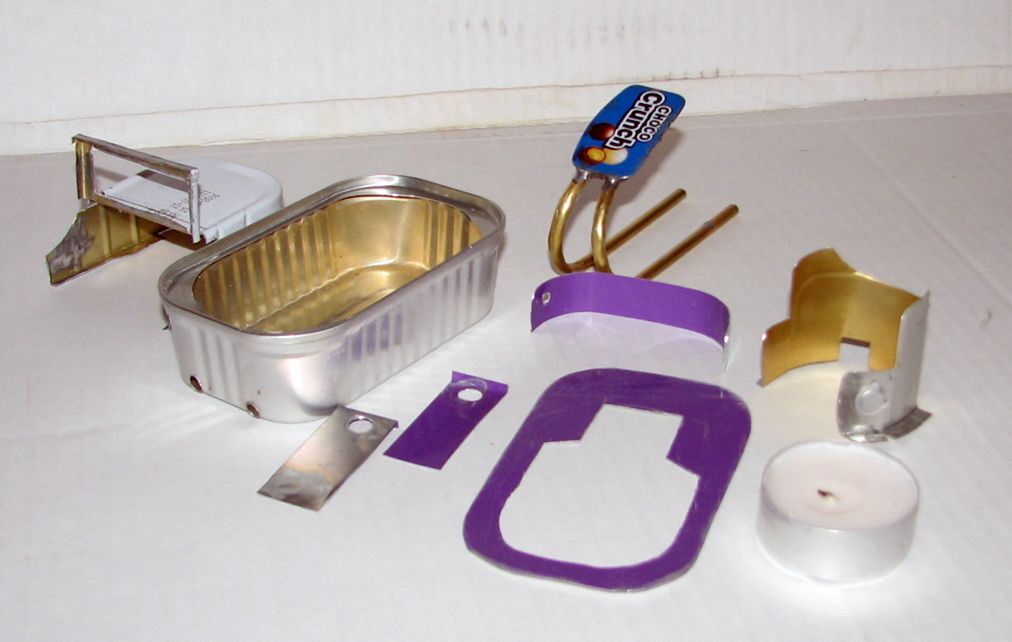

16. Nyní můžete všechny díly slepit v jeden celek. Všechny lepené plochy zdrsněte smirkovým papírem!

17. Nejdříve vlepte kotlík a trubičky zkrátíme tak, aby za zádí přesahovaly cca 5 mm. Potom vlepte držák svíčky a zkontrolujte, že plamen bude kotlík zahřívat v horní třetině. Následně přilepte palubu a bort na přídi. Zkompletujte nástavbu. Nejdříve přilepíte boční stěny kormidelny a po nich střechu. Můžete přidat výfuk vytvarovaný z kousku drátu a madla na střechu nástavby (plechovka od piva). Nástavbu umístěte na palubu a opět zkontrolujte, zda půjde vložit svíčka. Následně celou nástavbu s kormidelnou přilepte na palubu.

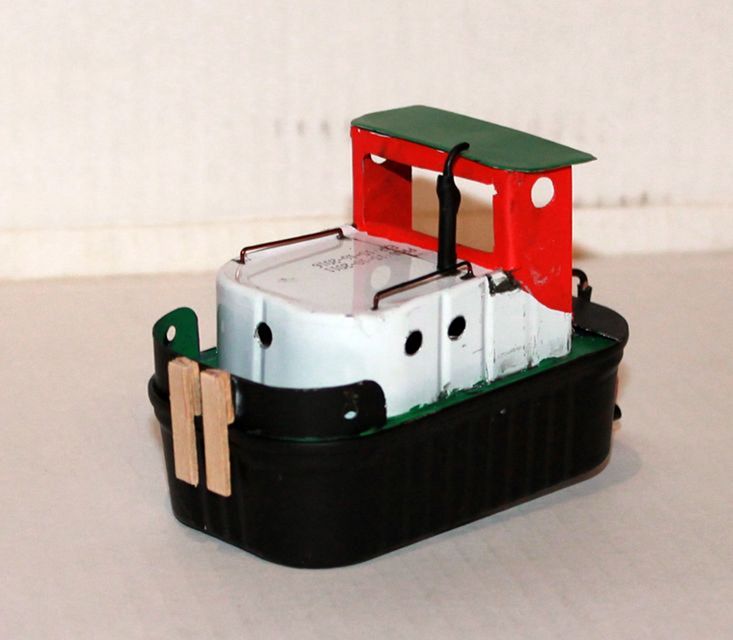

18. Celý parníček ještě může natřít barvou dle vlastní fantasie. Napadlo mě, že by byla moc hezká verze, kdyby byl celý opískovaný v barvě plechu.

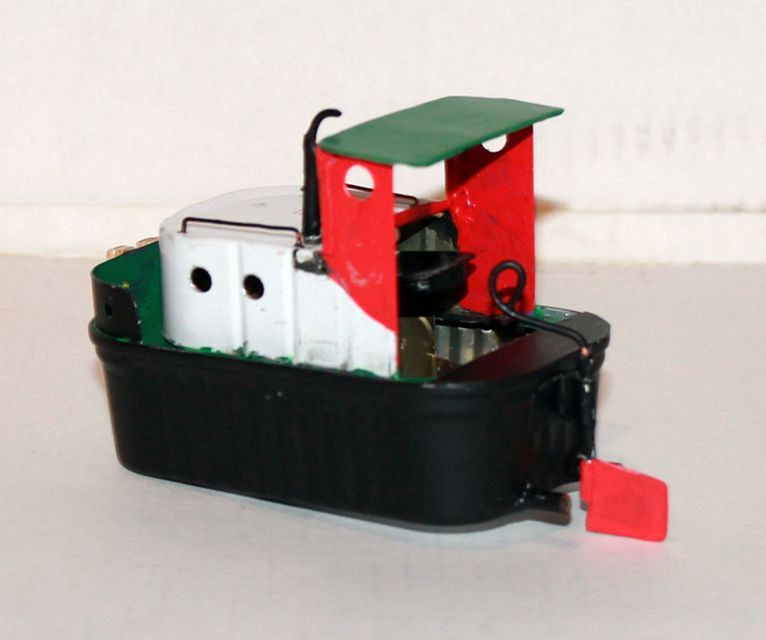

19. Můžete ještě přidat kormidlo...

20. ... a na příď tlačné zařízení.

Několik zajímavých odkazů

Parníček se spirálou na MoNaKu popisoval již RomanT.

Jak funguje pohon parníčku:

https://cs.wikipedia.org/wiki/Parn%C3%AD%C4%8Dek_puf_puf

Ještě jeden odkaz na funkci - vědecky:

http://www.sciencetoymaker.org/boat/images/bindon9_04.PDF

Jde ho postavit i na dálkové ovládání:

https://www.youtube.com/watch?v=0LD8NtB9dMs

Pohon byl patentovaný:

http://www.sciencetoymaker.org/boat/joelPDFs/Piot1891.pdf

To nejlepší, co Pop-Pop může dát:

http://putputthinktank.blogspot.cz

S parníčky se dá dobře i soutěžit:

http://www.eclecticspace.net/poppop/jy/Speed_measurement_of_a_pop-pop_boat_V3.pdf

Použité lepidlo:

http://www.lepidla.cz/cs/p/alteco-3-ton-quick-567-g-8888299800110.html

Jak jsem již zmínil, jedná se jen o inspirativní návod. Proto neuvádím žádné rozměry, protože ty se odvíjejí od toho, jak velkou krabičku sardinek si koupíte apod. Přidám pár zkušeností z krátkého provozu. Po zapálení svíčky trvá přibližně 20 až 30 sekund, než pohon naskočí. Parníček se rozjede většinou náhle a docela rychle. Knot svíčky má tendenci se utápět v rozpuštěném vosku a výhřevnost klesá a tím i rychlost plavby.

Použil jsem pevný líh. Jeho výhřevnost je vysoká a parníček pluje opravdu rychle, ale jen krátce, než se rozpustí cín.

Ještě se pokusím udělat malý kahan na lampový olej.

Kormidlo funguje docela dobře. List kormidla musí být schopen překrýt jednu nebo druhou trubičku. Pak parníček elegantně zatáčí i na malém poloměru i při pomalé plavbě.

Výtlak parníčku je cca 35 gramů. Lze k němu udělat a přivázat i malou nákladní vanu, myslím si, že by ji hravě uvezl. Když budete pracovat pečlivě, parníček vám vydrží i několik sezón a může být dobrým zdrojem zábavy.

Fotogalerie Foto: Keba © 2015

Experimentování a páře zdar!
